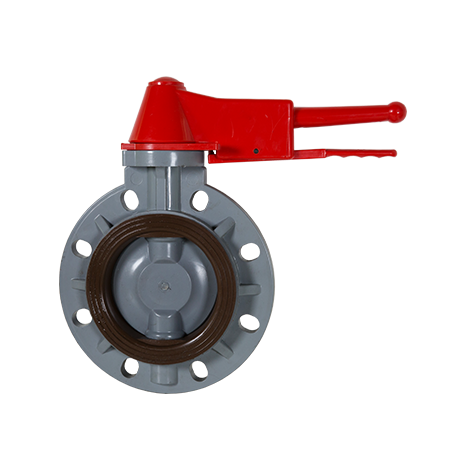

蝶板的旋轉中心（即閥桿的中心）位于閥體中心線和蝶板密封面截面上。閥座由合成橡膠制成。關閉時，蝶板外密封面擠壓合成橡膠閥座，使閥座發生彈性變形，從而形成彈力作為密封壓力，保證蝶閥的密封。法蘭蝶閥的密封結構采用聚四氟乙烯和合成橡膠組成復合閥座。其特點是閥門的彈性仍由合成橡膠提供，利用摩擦系數低、不易磨損、不易老化的特點，使蝶閥的壽命得到提高。
法蘭蝶閥的密封原理和結構特點與普通中線蝶閥相同。
法蘭蝶閥的密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂組成復合閥座，使閥座更具彈性和強度。同時蝶板全包覆聚四氟乙烯，使蝶板具有很強的耐腐蝕性。
1、安裝法蘭蝶閥前，先檢查氣動蝶閥各部件有無缺失，型號是否正確。檢查閥體內無雜物，電磁閥及消聲器有無堵塞。
2、將閥門和氣缸置于關閉狀態。
3. 將氣缸頂在閥門上（安裝方向與閥體平行或垂直），然后檢查螺孔是否對齊，不會有太大偏差，如果有一點偏差，只需旋轉缸體一點點。，然后擰緊螺絲。
4、安裝后調試氣動蝶閥（正常情況下供氣壓力為0.4~0.6MPa），調試操作時必須手動開啟和關閉電磁閥（電磁閥線圈只能手動操作后電磁閥線圈斷電）。觀察氣動蝶閥的啟閉。如果在調試操作中發現閥門在啟閉過程開始時有點困難，然后是正常的，則需要減小氣缸的行程（氣缸兩端的行程調節螺釘同時向內調節，調節時必須將閥門操作到開啟位置，然后關閉氣源并再次調整）直至閥門啟閉平穩，關閉不漏氣。還需要注意的是，可調消音器可以調節閥門的啟閉速度，但不能調得太小，否則閥門可能無法動作。
5、DEFA安裝前應保持干燥，不得露天存放。
6、安裝蝶閥前檢查管路，確保管路內無焊渣等異物。
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行機構扭矩相匹配。
8、蝶閥連接法蘭規格正確，管夾法蘭符合蝶閥法蘭標準。蝶閥建議使用專用法蘭代替平焊法蘭。
9、確認法蘭焊接正確。蝶閥安裝后不得焊接法蘭，以免燙傷橡膠件。
10、安裝的管法蘭應對中，并與插入的蝶閥對中。
11. 安裝所有法蘭螺栓并用手?jǐn)Q緊。確認蝶閥與法蘭對正后，再小心翼翼地啟閉蝶閥，保證啟閉靈活。
12. 完全打開閥門。使用扳手按對角順序擰緊螺栓。不需要墊圈。螺栓不要擰得過緊，以免閥圈變形嚴重，啟閉力矩過大。
